Cetak PCB menggunakan teknik Cutting Sticker

Apakah PCB itu ?

PCB (Printed Circuit Board) adalah suatu board tipis tempat letak komponen rangkaian  elektronika, yang di pasang dan di rangkai, di mana bagian sisi nya terbuat dari lapisan tembaga untuk menyolder kaki kaki komponen.

Bahan PCB yang lain adalah paper phenolic atau pertinax, biasanya berwarna coklat tua, bahan jenis ini lebih populer karena harganya yang lebih murah dan berkualitas.PCB ada yang terbuat dari bahan fiber atau sejenisnya pada bagian yang non conductive. Ketebalan tembaga pada PCB bermacam macam, ada yang 35 micrometer ada juga yang 17-18 micrometer.


PCB dapat di jumpai di hampir semua peralatan elektronika, seperti radio, handphone, televisi, dan lain lain.

Berikut Cetak PCB menggunakan teknik Cutting Sticker

1. Buatlah design PCB nya. Disarankan menggunakan software Eagle, Corel, Or CAD.. (Biasa digunakan tukang Cutting sticker)
2. Bawa  hasil design nya ke tukang cutting sticker.
3. Tunggu beberapa menit  sampai Sticker jadi..
4. Tempelkan hasil cutting sticker tadi pada PCB polos sesuai ukuran..
5. Panaskan air kurang lebih 500 ml sampai mendidih.. dan sediakan bubuk kopi atau susu pun jadi (beneran)
6. Seduh secangkir kopi untuk menghilangkan penat dan menyegarkan fikiran..
7. dan Masukkan sisa air mendidih tadi ke dalam nampan.. (sekitar 300 ml)
8.  Masukkan Ferit Clorida (FeCl) kedalam air panas pada nampan sampai larut..
9. Masukkan PCB yang telah ditempeli Cutting sticker
10. Goyang-goyang nampannya sampai tembaga pada bagian yang tidak tertutup sticker larut ke dalam larutan ferit clorida.. (boleh sambil dengerin Dangdut Koplo)
11. Jika lapisan tembaga pada bagian PCB yang tidak tertutup sticker sudah larut semua, angkat PCB dan bersihkan menggunakan air..
12.  Lepas sticker pada lokasi PCB yang akan disolder..
13. Bersihkan sisa lem sticker menggunakan bensin..

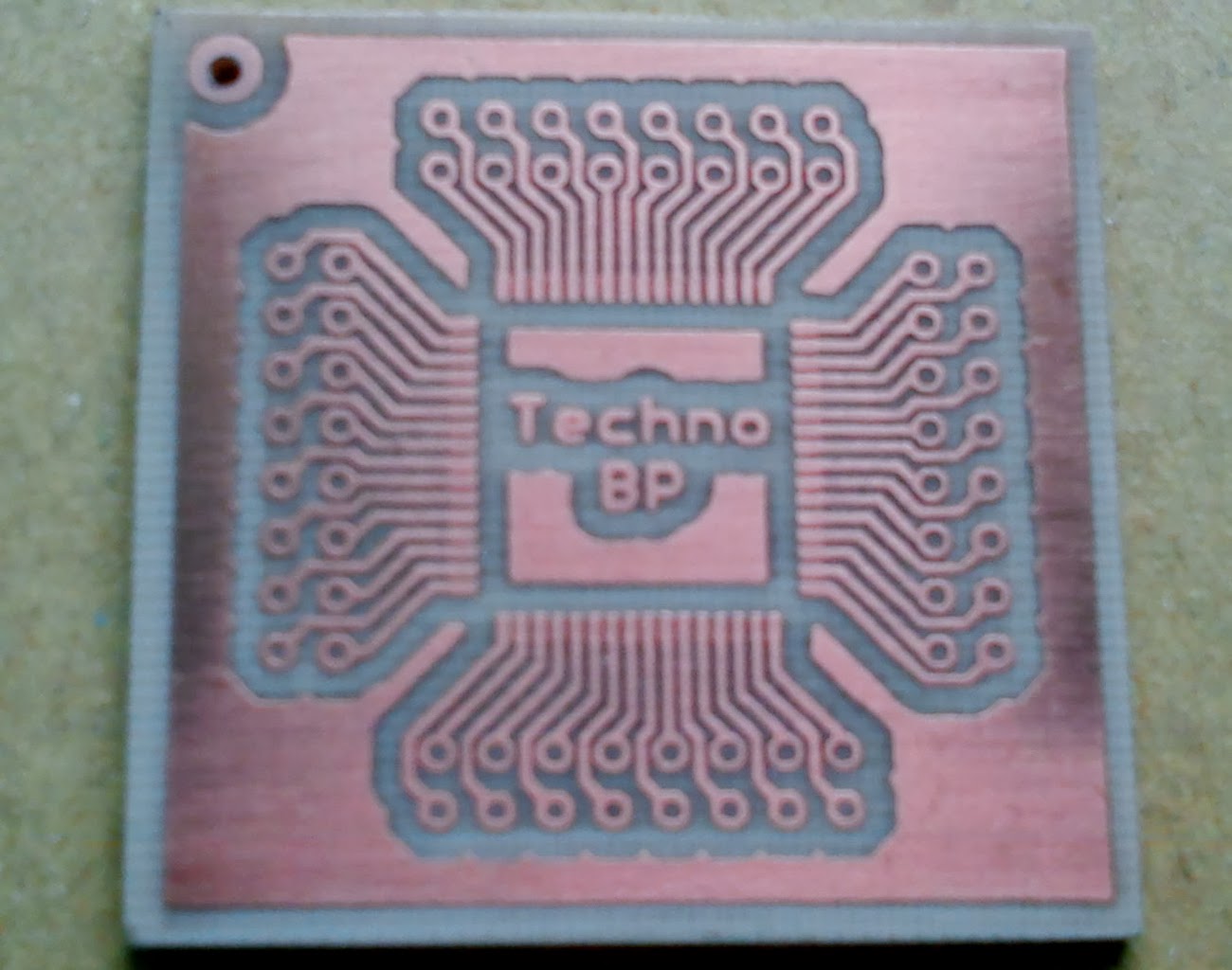

14. Taraaaaaaaaaa..... PCB siap digunakan...

sebenarnya untuk membuat PCB banyak alternatif lainnya, nanti kita bahas di postingan selanjutnya

Semoga Bermanfaat

mohon kritik dan sarannya
